16系列高清HDMI矩陣

簡介

概要介紹

東華盛業系列HDMI矩陣切換器是專門為HDMI視頻信號的顯示切換而設計的高清智能矩陣開關設備，HDMI矩陣切換器是將16路輸入HDMI音視頻信號輸入， 16路HDMI音視頻信號輸出的矩陣切換器�？蓪⑤斎氲�16路HDMI音視頻信號同步快速切換到任一路或多路通道輸出。采用6.5 Gbps的高帶寬切換芯片，可兼容支持880p，720p，1080i，1080p分辨率，可在此信號模式下使信號傳輸衰減降至最低，提供良好的高清晰表現表現，保證了圖像信號能高保真地輸出。所有端口支持藍光DVD(支持HDCP)；輸入輸出自動均衡；具有RS-232、RJ45通訊接口，方便與電腦、遙控系統或各種遠端控制設備連接應用。該系列產品廣泛用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會(huì )議室等場合；具有7*24小時全天候環境適應能力。

功能特性

技術特色

n 采用高性處理器，運行速度更快，系統更穩定，為用戶提供穩定的圖像處理能力。

n 采用高速數字交換技術、數字同步識別處理（DSIP）技術，完美解決串擾、重影與拖尾現象。100%真實重現輸入信號的視頻效果。

n 支持信號時序重整, CEC, 36位真彩技術、無縫集成CMMAW技術和CCSEB電源管理技術

n 采用美國6.5GHz高帶寬芯片，圖像特別清晰

n 采用3D全新藍色矩陣式顯示屏

n HDMI輸入和輸出端采用鍍金HDMI接口，更好的與線材穩定連接傳輸信號

n 支持HDMI 1.3B版本和HDMI 1.8版本選擇，符合 HDCP 標準

n 全貼片SMD工藝，特有ESD靜電保護功能

功能特點

n 16路HDMI音視頻信號輸入，16路 HDMI音視頻信號輸出，可視頻同步切換或分離切換，同步快速切換到任意一路或多路通道輸出上

n 支持EDID管理，自定義功能

n 內置9組場景存儲功能，輕松實現手動快速平滑切換

n 支持藍光DVD28/50/60fs/HD-DVD/xvYCC

n 支持音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD

n 使用高品質HDMI 1.3版本的線纜，輸入傳輸距離可達20米，輸出傳輸距離可達20米

n 帶有斷電記憶保護功能，方便操作使用方斷電操作使用

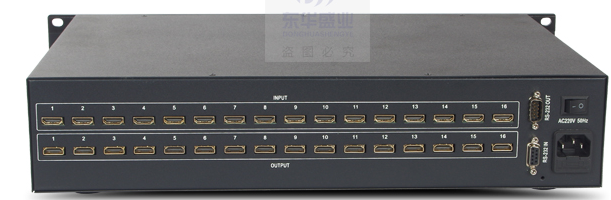

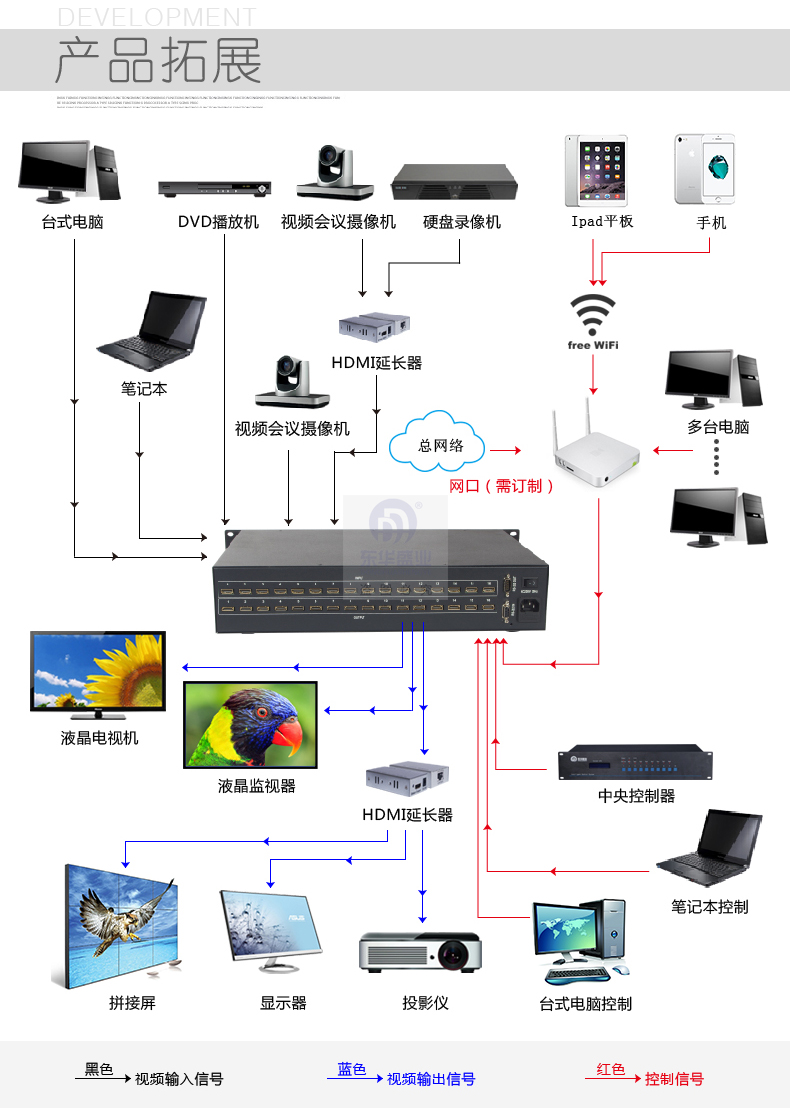

n 支持多層級靈活用戶控制：本機面板控制方式、紅外遙控控制方式，PC客戶端通過RS232控制方式、電腦/手機/平板通過網絡(luò )控制方式

n 支持第三方用戶控制接口，可提供控制協議，方便用戶二次開發

n 通用帶寬電壓設計，可適應交流100～280V，50/60Hz

規格參數

HDMI矩陣系列高清數字HDMI矩陣16進16出規格參數
項目	類型	型號	DH-HDMI16-16C
設 備 規 模	輸出規模	高清輸出	最大16路
	輸入規模	高清輸入	最大16路
整 機 參 數	機箱高度		3U
	尺寸		寬483mm x深350mm x高87mm
	重量		7Kg（含包裝）
	接口帶寬:6.5GHz（-3Db）滿載			增益:49-70 dBdB
	像素帶寬:225 MHz			支持最高協議:HDMI1.3B 、HDMI1.4A 協議
	位上升時間\位下降時間：0.6 NS (20%--80%)			切換速度：200 ns(最長時間)
	數字視頻電平：1.2 Vp-p			最小/最大電平：0.5 V至1.0 Vp-p 無偏移
	阻抗：100 Ω			回波損耗：<-15dB @1MHz to 1.5GHz
	顯示數據通道：5.0 Vp-p (TTL)			TDR上升時間：75 PS
	控制單元	矩陣面板	內置控制主板，16位按鍵
		紅外端口	1個，指向性紅外接收器
		RS232串口	1個，支持聯動控制矩陣、第三方用戶控制接口，可提供控制協議，方便用戶二次開發
參 數	輸出模塊	HDMI輸出模塊	l HDMI接口 A型19針母頭 l HDMI1.3a、1.6a（選配） 支持EDID管理， l 帶寬6.5Gbps
	輸入模塊	HDMI輸入采集模塊	l HDMI接口 A型19針母頭 l HDMI1.3a、1.6a（選配）支持EDID管理， l 帶寬6.5Gbps
支持最大分辨率			Normal-PC：1600x1200@60_216bit, HDPC: 1920x1200P@ 60_216bit, HDTV：1920x1080P@60_36bit
環 境 參 數	電源		100VAC~240VAC 50/60Hz
	功耗		<250W
	工作溫度		工作溫度：-20℃~70℃
	工作濕度		相對濕度：5％～95％ 無冷凝
	平均故障間隔時間		62500小時
質保			1年免費保修，終生維護
