| 數字高清混合矩陣切換器 DH-MDI08B
簡介
概要介紹
東華盛業8系列高清混合矩陣切換器是一款配置靈活專門為視頻信號的顯示切換而設計的高清智能矩陣開關設備。采用高性能的硬件設計，完美支持各類高清晰數字/模擬信號切換處理。為各行業的多種視頻及控制信號分配切換處理提供一站式解決方案。提供多種信號本地直連輸入，以及多種信號直連輸出。領先的全數字信號處理技術可保證信號無失真處理，將最優質的畫面送至顯示終端。采用6.5 Gbps的高帶寬切換芯片，可兼容支持880p，720p，1080i，1080p分辨率，可在此信號模式下使信號傳輸衰減降至最低，提供良好的高清晰表現表現，保證了圖 像信號能高保真地輸出。具有RS-232、RJ45通訊接口，方便與電腦、遙控系統或各種遠端控制設備連接應用。該系列產品可廣泛應用于廣播電視工程、多媒體會(huì )議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。；具有7*24小時全天候環境適應能力。
功能特性
技術特色
n 采用Contrex嵌入式處理器控制，運行速度更快，系統更穩定，為用戶提供穩定的圖像處理能力。
n 采用高速數字交換技術、數字同步識別處理（DSIP）技術，完美解決串擾、重影與拖尾現象。100%真實重現輸入信號的視頻效果。
n 支持信號時序重整, CEC, 36位真彩技術、無縫集成CMMAW技術和CCSEB電源管理技術
n 采用美國6.5GHz高帶寬芯片，圖像特別清晰
n 采用一體化全鋁拉絲面板、藍色水晶按鈕、3D全新藍色矩陣式顯示屏，美觀高檔的外觀設計
n 支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI，SDI任意板卡輸入
n 支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI，SDI任意板卡輸出
n 全貼片SMD工藝，特有ESD靜電保護功能
功能特點
n 8路音視頻信號輸入，8路音視頻信號輸出，可同步切換或分離切換，同步快速切換到任意一路或多路通道輸出上
n 支持EDID管理，自定義功能
n 支持一鍵快速查詢功能，方便察看矩陣的切換狀態
n 內置9組場景存儲功能，輕松實現快速平滑切換
n 帶增益放大功能，最遠傳輸30米左右
n 帶有斷電記憶保護功能，方便操作使用方斷電操作使用

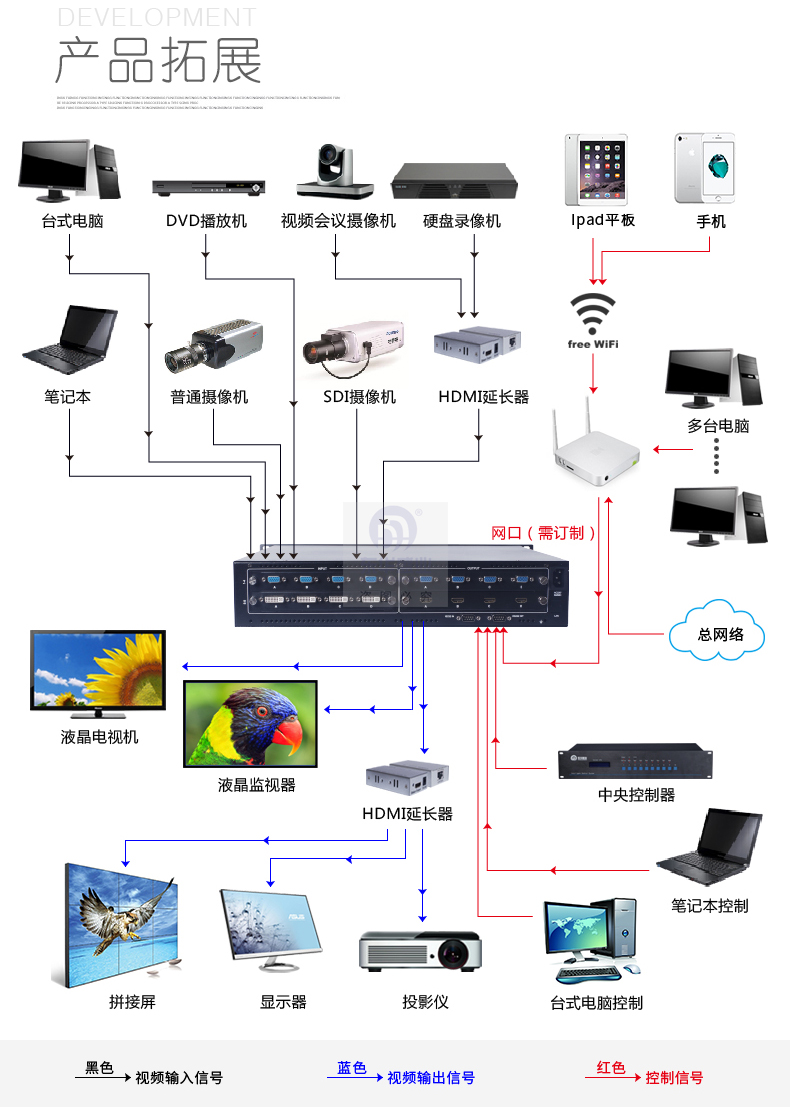

n 支持多層級靈活用戶控制：本機面板控制方式、紅外遙控控制方式，PC客戶端通過RS232控制方式、電腦/手機/平板通過網絡(luò )控制方式
n 手機平板控制：可選配中控模塊，提供APP，支持iphone、ipad、安卓平板及手機無線控制，提供設計平臺，用戶可對app軟件的背景圖片、顏色進行更換，控制按鈕的大小、位置、外觀可自由設計；iphone、ipad軟件通過蘋果公司審核，可從app store下載，無需越獄
n 支持第三方用戶控制接口，可提供控制協議，方便用戶二次開發
n 通用帶寬電壓設計，可適應交流100～280V，50/60Hz
規格參數
|
8系列高清混合矩陣規格參數
|
|
項目
|
類型
|
型號
|
DH-MDI08B
|
|
設
備
規
模
|
輸出規模
|
高清輸出
|
最大8路
|
|
輸入規模
|
高清輸入
|
最大8路
|
|
整
機
參
數
|
機箱高度
|
2.5U
|
|
尺寸
|
寬480mm x深300mm x高65mm
|
|
重量
|
5.6Kg（含包裝）
|
|
接口帶寬:6.5GHz（-3Db）滿載
|
增益:49-70 dBdB
|
|
像素帶寬:225 MHz
|
支持最高協議:HDMI 1.4規范中的 HDMI-A全數字 T.M.D.S. 信號
|
|
位時鐘抖動：<0.15 Tbit
|
信號強度：T.M.D.S +/- 0.4Vpp
|
|
位上升時間\位下降時間：0.6 NS (20%--80%)
|
切換速度：5nS(±1nS)
|
|
時鐘恢復：自動
|
最小/最大電平：0.5 V至1.0 Vp-p 無偏移
|
|
阻抗：100 Ω
|
回波損耗：<-15dB @1MHz to 1.5GHz
|
|
顯示數據通道：5.0 Vp-p (TTL)
|
TDR上升時間：75 PS
|
|
控制單元
|
矩陣面板
|
內置控制主板，16位按鍵
|
|
紅外端口
|
1個，指向性紅外接收器
|
|
RJ45網口 （選配）
|
1個，10/100M自適應，全雙工或半雙工，以太網控制協議：TCP/IP，支持局域網內其他設備對矩陣進行遠程控制
|
|
RS232串口
|
1個，支持聯動控制矩陣、第三方用戶控制接口，可提供控制協議，方便用戶二次開發
|
|
參
數
|
輸入模塊
|
HDMI輸入模塊
|
l HDMI接口 A型19針母頭
l HDMI1.3a、1.6a（選配） 支持EDID管理，
l 帶寬6.5Gbps
|
|
VGA及分量輸入模塊
|
l 兼容VGA信號及分量信號，支持兩種信號輸入
l 支持圖像分辨率1920x1200P60；
l 接口為DB15母頭
|
|
DVI輸入模塊
|
l 4路DVI-D格式信號輸入
l 支持EDID管理，每路輸入都可現場讀寫EDID
l 帶寬6.5Gbps
|
|
AV（CVBS）復合視頻輸入模塊
|
l 視頻采用RCA和連花接口，音頻采用3.5音頻接頭
l 24位真彩色像素格式，
l 3D去隔行,3D降噪,自動黑電平控制
|
|
3G-SDI輸入模塊
|
l 接口類型為BNC
l 兼容3G*SDI/HD-SDI/SD-SD，
l 1200*1920@60HZ高分辨率
|
|
輸出模塊
|
HDMI輸出采集模塊
|
l HDMI接口 A型19針母頭
l HDMI1.3a、1.6a（選配）支持EDID管理，
l 帶寬6.5Gbps
|
|
AV（CVBS）復合視頻輸出模塊
|
l HDMI接口 A型19針母頭
l HDMI1.3a、1.6a（選配） 支持EDID管理，
l 帶寬6.5Gbps
|
|
3G-SDI輸出模塊
|
l 接口類型為BNC
l 兼容3G*SDI/HD-SDI/SD-SD，
l 1200*1920@60HZ高分辨率
|
|
DVI-I輸出模塊
|
l 采用DVI-I接口，可同時輸出DVI及VGA信號，兼容色差信號
l HDMI1.3a、1.6a（選配）支持EDID管理，
l 帶寬6.5Gbps
|
|
VGA及分量輸出模塊
|
l 兼容VGA信號及分量信號，支持兩種信號輸入
l 支持圖像分辨率1920x1200P60；
l 接口為DB15母頭
|
|
支持最大分辨率
|
Normal-PC：1600x1200@60_216bit, HDPC: 1920x1200P@ 60_216bit,
HDTV：1920x1080P@60_36bit
|
|
環
境
參
數
|
電源
|
100VAC~240VAC 50/60Hz
|
|
功耗
|
<250W
|
|
工作溫度
|
工作溫度：-20℃~70℃
|
|
工作濕度
|
相對濕度：5％～95％ 無冷凝
|
|
平均故障間隔時間
|
62500小時
|
|
質保
|
1年免費保修，終生維護
|
|
|
|
