數字高清無縫混合矩陣切換器
DH-MDI08BW/DH-MDI16BW/DH-MDI32BW/DH-MDI40BW
簡介
概要介紹
東華盛業高清無縫混合矩陣切換器是一款配置靈活專門為視頻信號的顯示切換而設計的高清智能矩陣開關設備。采用高性能的硬件設計，完美支持各類高清晰數字/模擬信號切換處理。為各行業的多種視頻及控制信號分配切換處理提供一站式解決方案。提供多種信號本地直連輸入，以及多種信號直連輸出。領先的全數字信號處理技術可保證信號無失真處理，將最優質的畫面送至顯示終端。采用6.5 Gbps的高帶寬切換芯片，可兼容支持880p，720p，1080i，1080p分辨率，可在此信號模式下使信號傳輸衰減降至最低，提供良好的高清晰表現表現，保證了圖像信號能高保真地輸出。具有RS-232、RJ45通訊接口，方便與電腦、遙控系統或各種遠端控制設備連接應用。該系列產品可廣泛 應用于廣播電視工程、多媒體會(huì )議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。；具有7*24小時全天候環境適應能力。
功能特性
技術特色
n 無縫切換，不黑屏，瞬間切換，不存在緩慢的過度過程，快如電影換鏡頭；
n 所有板卡和主板，采用德國Erni原裝進口高速連接器，非普通金手指連接；
n 采用Contrex嵌入式ARM處理器控制，運行速度更快，系統更穩定，為用戶提供穩定的圖像處理能力。；
n 采用高速數字交換技術、數字同步識別處理（DSIP）技術，完美解決串擾、重影與拖尾現象；100%真實重現輸入信號的視頻效果；
n 數字信號運用了點對點無損傳輸方式，有力保證了圖像信號的高保真輸出；
n 支持信號時序重整, CEC, 36位真彩技術、無縫集成CMMAW技術和CCSEB電源管理技術；
n 采用美國6.5GHz高帶寬芯片，圖像特別清晰，電訊級核心數字交換芯片，具有超強的抗干擾及全天候工作能力；
n 采用一體化全鋁拉絲面板、藍色水晶按鈕、3D全新藍色矩陣式顯示屏，美觀高檔的外觀設計；
n DVI\VGA\AV\HDMI輸出卡都帶音頻輸出，DVI\VGA\AV輸入板卡都帶音頻輸入，并且可溶合到HDMI輸出的視頻里，即輸出端的HDMI線可同時傳輸輸入的視頻和音頻，連接電視等HDMI顯示設備時，不需另接音頻線,也可HDMI視頻和音頻分離輸出，音頻3.5MM接口輸出到音響等設備上。
n 支持VGA、CVBS、S-Video、YPbPr、DVI、HDMI、3G-SDI任意板卡輸入
n 支持VGA、CVBS、S-Video、YPbPr、DVI、HDMI、3G-SDI任意板卡輸出
n 全貼片SMD工藝，特有ESD靜電保護功能
功能特點
n 支持多路音視頻信號輸入，多路音視頻信號輸出，可同步切換或分離切換，同步快速切換到任意一路或多路通道輸出上
n 輸出分辨率可調，以適應多種不同的顯示屏；
n 模塊插卡式，更高檔穩定，可現場更換板卡，維護更方便
n 支持EDID管理，自定義功能
n 支持一鍵快速查詢功能，方便察看矩陣的切換狀態
n 內置9組場景存儲功能，輕松實現快速平滑切換
n 輸入端帶數字均衡調整電路，輸出端帶信號預加重增強電路，使信號能進行更長距離傳輸，輸入輸出都可超過20米距離
n 帶有斷電記憶保護功能，方便操作使用方斷電操作使用

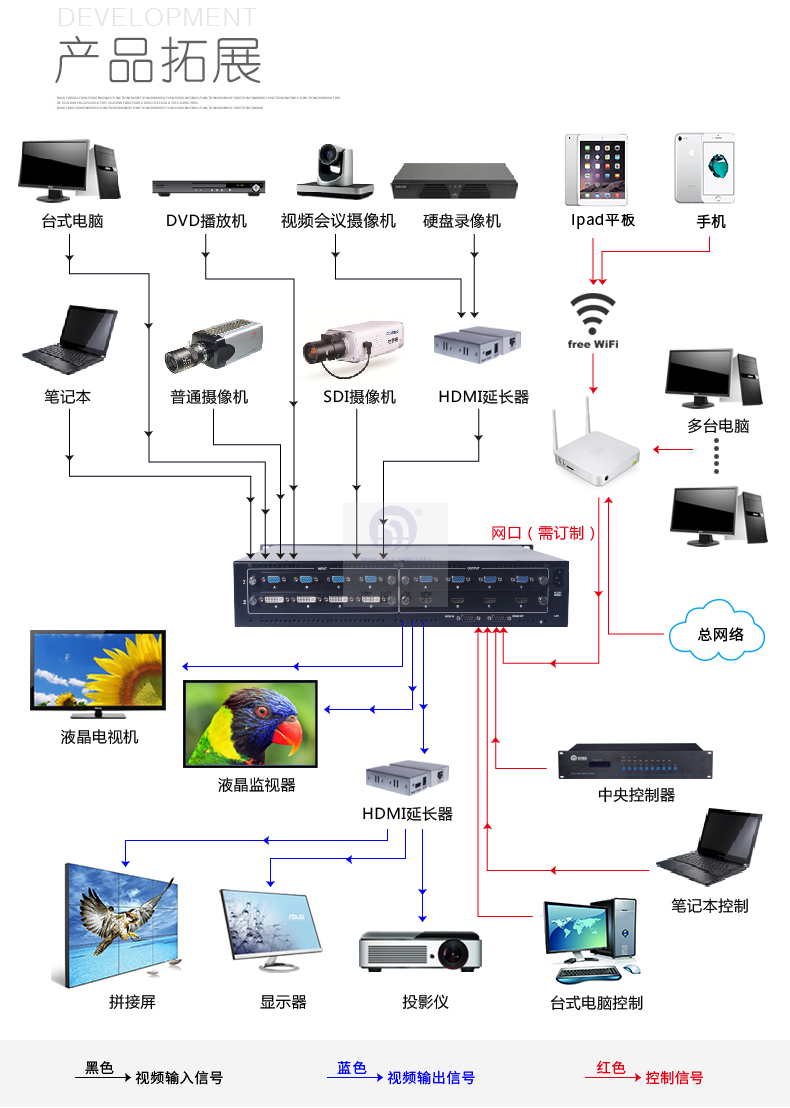

n 支持多層級靈活用戶控制：本機面板控制方式、紅外遙控控制方式，PC客戶端通過RS232控制方式、電腦/手機/平板通過網絡(luò )控制方式
n 手機平板控制：可選配中控模塊，提供APP，支持iphone、ipad、安卓平板及手機無線控制，提供設計平臺，用戶可對app軟件的背景圖片、顏色進行更換，控制按鈕的大小、位置、外觀可自由設計；iphone、ipad軟件通過蘋果公司審核，可從app store下載，無需越獄
n 支持第三方用戶控制接口，可提供控制協議，方便用戶二次開發；
n 采用國際通用的標準寬電壓輸入電源，電網電壓在 100V—250V 之間波動，都能保證穩定的輸出，極大提高了系統的可靠性和穩定性，16系列最大功耗55W，32系列最大功耗100W。
規格參數
|
高清無縫混合矩陣規格參數
|
|
項目
|
類型
|
型號
|
DH-MDI08BW/DH-MDI16BW/DH-MDI32BW/DH-MDI40BW
|
|
設
備
規
模
|
輸出規模
|
高清輸出
|
最大8-40路
|
|
輸入規模
|
高清輸入
|
最大8-40路
|
|
整
機
參
數
|
機箱高度
|
2.5U-12U
|
|

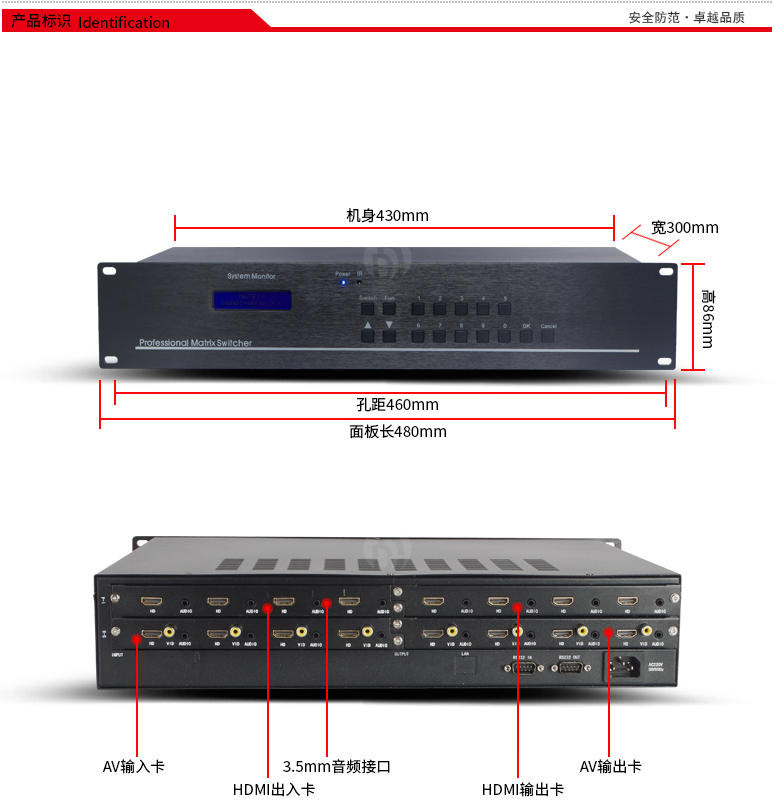

尺寸
|
寬480mm x深300mm x高65mm
|
|
重量
|
5.6Kg-（含包裝）
|
|
帶寬:5.25Gbps
|
增益:0dB
|
|
位時鐘抖動:<0.15Tbit
|
位上升時間\位下降時間:<0.3Tbit（20%--80%）
|
|
最大傳輸延時:5nS
|
切換速度：200ns（最長時間）
|
|
控制單元
|
矩陣面板
|
內置控制主板，16位按鍵
|
|
紅外端口
|
1個，指向性紅外接收器
|
|
RJ45網口 （選配）
|
1個，10/100M/1000M自適應，支持局域網內其他設備對矩陣進行遠程控制
|
|
RS232串口
|
1個，支持聯動控制矩陣、第三方用戶控制接口，可提供控制協議，方便用戶二次開發
|
|
參
數
|
輸入模塊
|
HDMI輸入模塊
|
視頻采用HDMI接口；
每卡支持4路HDMI、音頻信號輸入；
采用高質量沉金線路板；
支持瞬間無縫切換技術，不黑屏；
支持圖像分辨率1920x1200P60；
自動EDID管理，不需人為干預；
兼容HDMI1.4的標準，HDCP1.3協議, DVI1.0協議；
支持HDCP，支持藍光DVD；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
最大功耗 12W；
像素帶寬 165MHz, 全數字；
接口帶寬 5.25Gbps,全數字；
(Clock Jitter) <0.15 Tbit；
(Risetime ) <0.3Tbit (20%--80%)；
(Falltime) <0.3Tbit (20%--80%)；
最大傳輸延時 5nS(±1nS)；
信號強度 T.M.D.S. +/- 0.4Vpp；
最小/最大電平 T.M.D.S. 2.9V/3.3V；
阻抗 50 Ω；
|
|
VGA及分量輸入模塊
|
視頻采用15針D型母接口，音頻采用3.5音頻頭；
每卡支持4路支持VGA、Yprpb、音頻輸入；
采用高質量沉金線路板；
支持瞬間無縫切換技術，不黑屏；
支持中英文字幕疊加；
支持圖像分辨率1920x1200P60；
自動EDID管理，不需人為干預；
支持圖像分辨率1920x1200P60；
輸入阻抗75Ω
|
|
DVI輸入模塊
|
視頻采用DVI-I接口，音頻采用3.5音頻頭，每卡支持4路信號輸入；
萬能型板卡，兼容DVI、VGA、AV、HDMI、分量及音頻信號輸入；
采用高質量沉金線路板；
支持瞬間無縫切換技術，不黑屏；
支持中英文字幕疊加；
支持圖像分辨率1920x1200P60；
自動EDID管理，不需人為干預；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
最大功耗 12W；
像素帶寬 165MHz, 全數字；
接口帶寬 5.25Gbps,全數字；
最大傳輸延時 5nS(±1nS)；
信號強度 T.M.D.S. +/- 0.4Vpp；
最小/最大電平 T.M.D.S. 2.9V/3.3V；
阻抗 50 Ω；
|
|
AV（CVBS）復合視頻輸入模塊
|
視頻采用RCA和連花接口，音頻采用3.5音頻頭；
每卡支持4路視頻、音頻信號輸入；
24位真彩色像素格式；
支持瞬間無縫切換技術，不黑屏；
3D去隔行,3D降噪,自動黑電平控制；
采用高質量沉金線路板；
自動EDID管理，不需人為干預；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
|
|
3G-SDI輸入模塊
|
每卡支持4路信號輸入；
兼容3G*SDI/HD-SDI/SD-SDI
支持1200*1920@60HZ高分辨率
具有輸入輸出預加載，切換速度更快
即插即用，無需軟件，無需驅動
接口類型為BNC
|
|
|
HDMI輸出采集模塊
|
視頻采用HDMI接口，音頻采用3.5音頻頭；
每卡支持4路HDMI、音頻信號輸出，音頻可同時從HDMI和3.5音頻接頭輸出；
支持圖像分辨率1920x1200P60；
采用高質量沉金線路板；
支持瞬間無縫切換技術，不黑屏；
支持圖像分辨率1920x1200P60；
自動EDID管理，不需人為干預；
兼容HDMI1.4的標準，HDCP1.3協議, DVI1.0協議；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
最大功耗 12W；
像素帶寬 165MHz, 全數字；
接口帶寬 5.25Gbps,全數字；
(Clock Jitter) <0.15 Tbit；
(Risetime ) <0.3Tbit (20%--80%)；
(Falltime) <0.3Tbit (20%--80%)；
最大傳輸延時 5nS(±1nS)；
信號強度 T.M.D.S. +/- 0.4Vpp；
最小/最大電平 T.M.D.S. 2.9V/3.3V；
|
|
AV（CVBS）復合視頻輸出模塊
|
視頻采用RCA和連花接口，音頻采用3.5音頻頭；
每卡支持4路視頻、音頻信號輸出；
支持瞬間無縫切換技術，不黑屏；
24位真彩色像素格式；
3D去隔行,3D降噪,自動黑電平控制；
采用高質量沉金線路板；
支持瞬間無縫切換技術，不黑屏；
自動EDID管理，不需人為干預；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
|
|
3G-SDI輸出模塊
|
每卡支持4路信號輸出；
兼容3G*SDI/HD-SDI/SD-SDI
支持1200*1920@60HZ高分辨率
具有輸入輸出預加載，切換速度更快
即插即用，無需軟件，無需驅動
接口類型為BNC
|
|
DVI-D輸出模塊
|
視頻采用DVI-D接口，音頻采用3.5音頻頭；
每卡支持4路DVI、音頻信號輸出；
支持圖像分辨率1920x1200P60；
采用高質量沉金線路板；
支持瞬間無縫切換技術，不黑屏；
支持圖像分辨率1920x1200P60；
自動EDID管理，不需人為干預；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
最大功耗 12W；
像素帶寬 165MHz, 全數字；
接口帶寬 5.25Gbps,全數字；
(Clock Jitter) <0.15 Tbit；
(Risetime ) <0.3Tbit (20%--80%)；
(Falltime) <0.3Tbit (20%--80%)；
最大傳輸延時 5nS(±1nS)；
信號強度 T.M.D.S. +/- 0.4Vpp；
最小/最大電平 T.M.D.S. 2.9V/3.3V；
數字阻抗為50 Ω；
|
|
VGA及分量輸出模塊
|
視頻采用VGA接口，音頻采用3.5音頻頭；
每卡支持4路VGA、音頻信號輸出；
兼容VGA信號及分量信號，支持兩種信號輸入
支持圖像分辨率1920x1200P60；
支持瞬間無縫切換技術，不黑屏；
采用高質量沉金線路板；
支持瞬間無縫切換技術，不黑屏；
支持圖像分辨率1920x1200P60；
自動EDID管理，不需人為干預；
阻抗75Ω
接口為DB15母頭
|
|
支持最大分辨率
|
Normal-PC：1600x1200@60_216bit, HDPC: 1920x1200P@ 60_216bit,
HDTV：1920x1080P@60_36bit
|
|
環
境
參
數
|
電源
|
100VAC~240VAC 50/60Hz
|
|
功耗
|
<250W
|
|
工作溫度
|
工作溫度：-20℃~70℃
|
|
工作濕度
|
相對濕度：5％～95％ 無冷凝
|
|
平均故障間隔時間
|
62500小時
|
|
質保
|
1年免費保修，終生維護
|
|
|
 |
